耐磨鋼板洛氏硬度HRC、布氏硬度HB等硬度對照區(qū)別和換算
2017-7-14 4:55:46 點(diǎn)擊：
硬度是衡量耐磨鋼板軟硬程度的一個(gè)性能指標(biāo)。硬度試驗(yàn)的方法較多，原理也不相同，測得的硬度值和含義也不完全一樣。最普通的是靜負(fù)荷壓入法硬度試驗(yàn)，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、維氏硬度(HV)，橡膠塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗堅(jiān)硬物體壓入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)則屬于回跳法硬度試驗(yàn)，其值代表金屬彈性變形功的大小。因此，硬度不是一個(gè)單純的物理量，而是反映耐磨鋼板的彈性、塑性、強(qiáng)度和韌性等的一種綜合性能指標(biāo)。
耐磨鋼板的硬度 ：金屬硬度(Hardness)的代號為H。按硬度試驗(yàn)方法的不同，
●常規(guī)表示有布氏（HB）、洛氏（HRC）、維氏（HV）、里氏（HL）硬度等，其中以HB及HRC較為常用。
●HB應(yīng)用范圍較廣，HRC適用于表面高硬度材料，如熱處理硬度等。兩者區(qū)別在于硬度計(jì)之測頭不同，布氏硬度計(jì)之測頭為鋼球，而洛氏硬度計(jì)之測頭為金剛石。
●HV-適用于顯微鏡分析。維氏硬度(HV)以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度值(HV)。
●HL手提式硬度計(jì)，測量方便，利用沖擊球頭沖擊硬度表面后，產(chǎn)生彈跳；利用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計(jì)算硬度，公式：里氏硬度HL=1000×VB（回彈速度）/ VA（沖擊速度）。
●目前最常用的便攜式里氏硬度計(jì)用里氏（HL）測量后可以轉(zhuǎn)化為：布氏（HB）、洛氏（HRC）、維氏（HV）、肖氏（HS）硬度�；蛴美锸显碇苯佑貌际希℉B）、洛氏（HRC）、維氏（HV）、里氏（HL）、肖氏（HS）測量硬度值。時(shí)代公司生產(chǎn)的TH系列里氏硬度計(jì)就有此功能，是傳統(tǒng)臺式硬度機(jī)的有益補(bǔ)充！”（詳細(xì)情況請點(diǎn)擊《里氏硬度計(jì)TH140/TH160/HLN-11A/HS141便攜式系列 》）
1、HB - 布氏硬度:
布氏硬度(HB)一般用于材料較軟的時(shí)候，如有色金屬、熱處理之前或退火后的鋼鐵。洛氏硬度(HRC)一般用于硬度較高的材料，如熱處理后的硬度等等。
布式硬度(HB)是以一定大小的試驗(yàn)載荷，將一定直徑的淬硬鋼球或硬質(zhì)合金球壓入被測金屬表面，保持規(guī)定時(shí)間，然后卸荷，測量被測表面壓痕直徑。布式硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時(shí)間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2(N/mm2)。（關(guān)于布式硬度(HB)詳細(xì)情況請點(diǎn)擊《布氏硬度機(jī)(計(jì))HB-3000B/TH600 》）

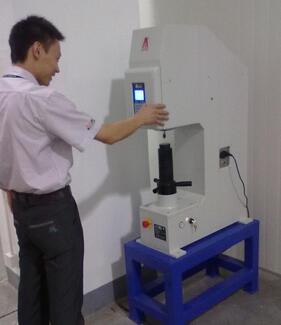

圖（1）布氏硬度儀，臺式的相當(dāng)準(zhǔn)確，北京耐默公司檢測人員測量耐磨鋼板硬度
2、HR-洛式硬度
洛式硬度（HR-）是以壓痕塑性變形深度來確定硬度值指標(biāo)。以0.002毫米作為一個(gè)硬度單位。當(dāng)HB>450或者試樣過小時(shí)，不能采用布氏硬度試驗(yàn)而改用洛氏硬度計(jì)量。它是用一個(gè)頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗(yàn)材料硬度的不同，分三種不同的標(biāo)度來表示：
HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質(zhì)合金等)。
HRB：是采用100kg載荷和直徑1.59mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。
HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。
圖（2）洛氏硬度儀是檢測堆焊耐磨鋼板硬度的專用設(shè)備
另外：
(1)HRC含意是洛式硬度C標(biāo)尺，
(2)HRC和HB在生產(chǎn)中的應(yīng)用都很廣泛
(3)HRC適用范圍HRC 20－－67，相當(dāng)于HB225－－650
若硬度高于此范圍則用洛式硬度A標(biāo)尺HRA。若硬度低于此范圍則用洛式硬度B標(biāo)尺HRB。布式硬度上限值HB650,不能高于此值。
(4)洛氏硬度計(jì)C標(biāo)尺之壓頭為頂角120度的金剛石圓錐，試驗(yàn)載荷為一確定值，中國標(biāo)準(zhǔn)是150公斤力。
布氏硬度計(jì)之壓頭為淬硬鋼球（HBS)或硬質(zhì)合金球（HBW），試驗(yàn)載荷隨球直徑不同而不同，從3000到31.25公斤力。
(5)洛式硬度壓痕很小，測量值有局部性，須測數(shù)點(diǎn)求平均值，適用成品和薄片，歸于無損檢測一類。
布式硬度壓痕較大，測量值準(zhǔn)，不適用成品和薄片，一般不歸于無損檢測一類。
(6)洛式硬度的硬度值是一無名數(shù)，沒有單位。（因此習(xí)慣稱洛式硬度為多少度是不正確的。）
布式硬度的硬度值有單位，且和抗拉強(qiáng)度有一定的近似關(guān)系。
(7)洛式硬度直接在表盤上顯示、也可以數(shù)字顯示，操作方便，快捷直觀，適用于大量生產(chǎn)中。
布式硬度需要用顯微鏡測量壓痕直徑，然后查表或計(jì)算，操作較繁瑣。
(8)在一定條件下，HB與HRC可以查表互換。其心算公式可大概記為：1HRC≈1/10HB。

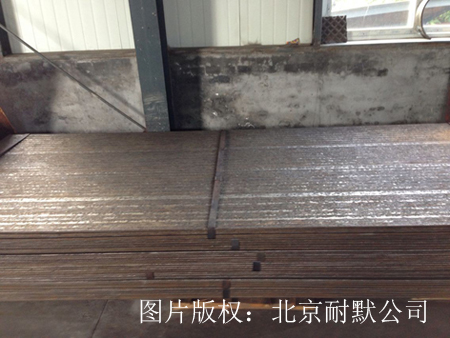

圖（3）北京耐默公司堆焊耐磨鋼板硬度HRC60以上
堆焊耐磨鋼板一般采用HRC，硬度在60左右，NM系列耐磨鋼板采用HB也就是傳統(tǒng)說的NM360、NM400、NM450等。
- 上一篇：進(jìn)口耐磨鋼板 2017/7/14
- 下一篇：復(fù)合耐磨鋼板的磨損失效分析 2017/5/25
